流化床干燥设备是利用流态化技术对流体或固体颗粒进行物理或化学加工，如干燥、浸取、吸附和离子交换和颗粒混合等的干燥设备机械。流化床干燥设备热质传递速率是很高的、结构紧凑、干燥设备方便操作等优点而被广泛使用在化工、食品、陶瓷、制药等行业。

一、 振动流化床干燥设备工作原理与结构

湿物料进入流化床内与热空气在布风板上方接触，颗粒物悬浮在气流之中，形成流化状态。颗粒与热空气均匀、充分地混合，进行传热和传质，脱除水分，达到干燥。产品合格后就由流化床的出料口排出。

颗粒物料在普通流化床干燥设备中进行干燥时，物料颗粒是均匀的且有一定的规格，不然会形成沟状流和滞动区，颗粒粒度分布宽时，夹带严重，湿度大时易结块，以及由于颗粒返混，颗粒停留时间分布范围大，颗粒含湿量不均，因此限制了普通流化床干燥机的使用范围。为了克服其缺点，国外在改善流化床干燥机性能等方面做了大量研究。特别是在能源紧张的今天强化传质传热过程，节约能源、提高质量，使流化床干燥机具有广泛的适应性和经济上的合理性，振动流化床干燥机具有重大的意义。振动流化床干燥机设计先进、质量可靠、适用范围广、并具有显著的节能性和能干燥在其它干燥机上难以干燥的物料的优点，因此振动流化床干燥机得到各行业的普遍欢迎。

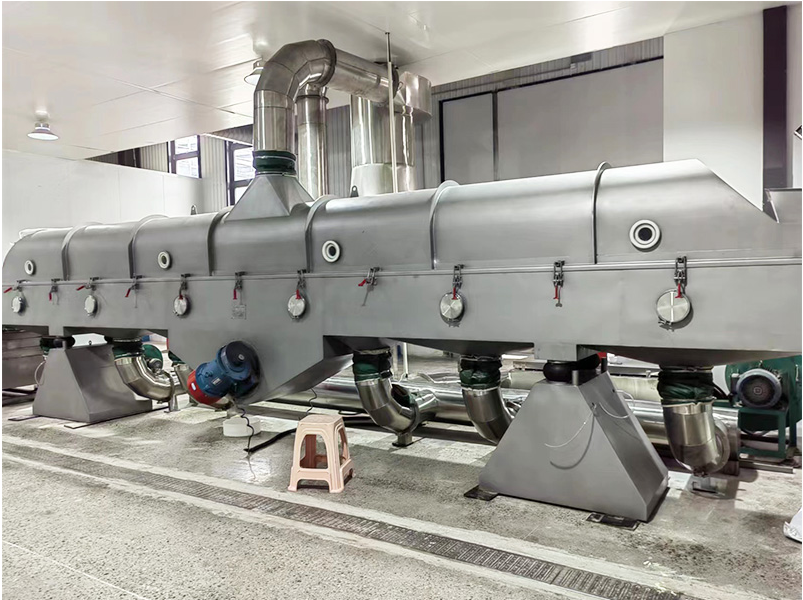

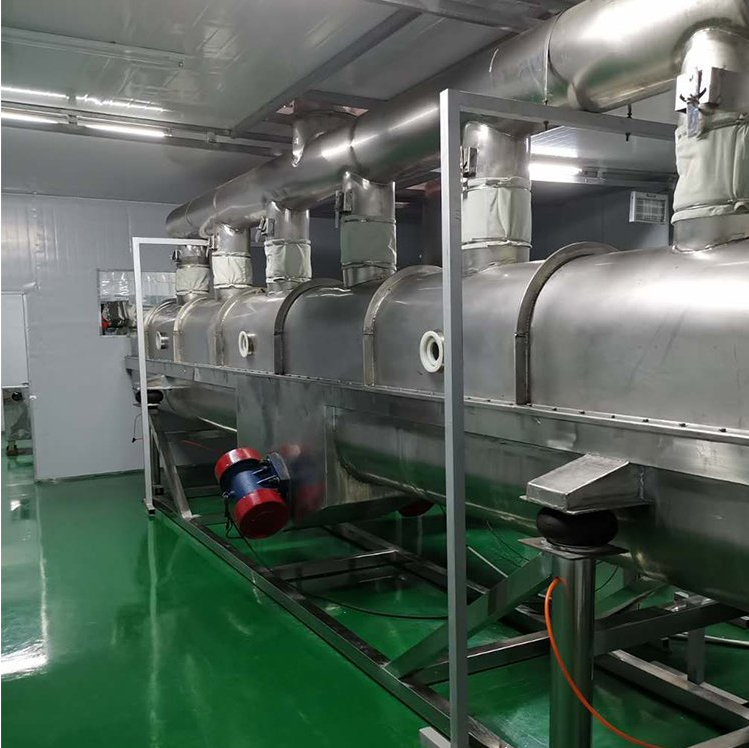

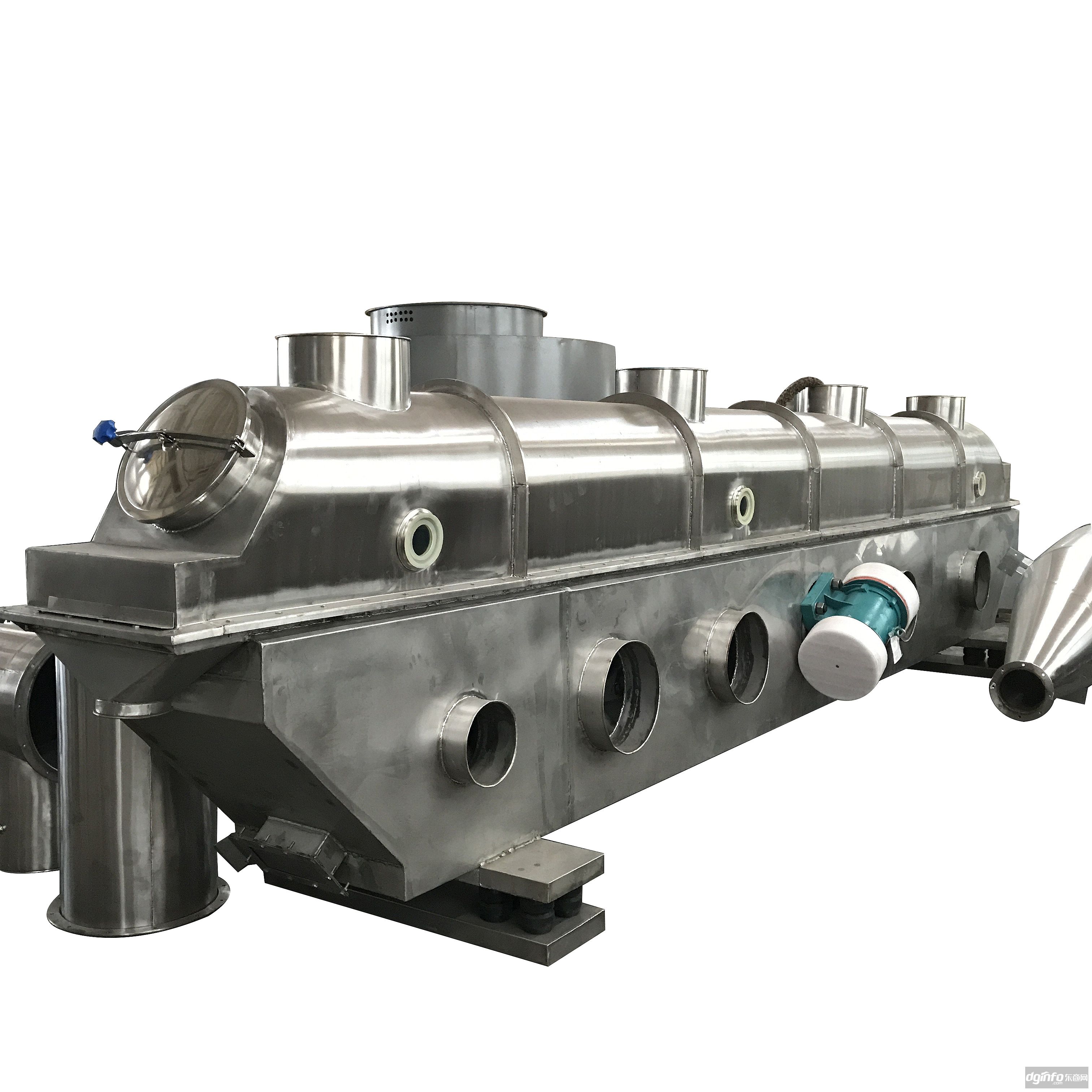

振动流化床干燥机是由振动电机产生激振力使机器振动，物料在这给定方向的激振力的作用下跳跃前进，同时振动流化床干燥机床底输入的热风使物料处于流化状态，物料颗粒与热风充分接触，从而达到理想的干燥效果。物料从振动流化床干燥机料口进入，振动流化床干燥机振槽上的物料与振槽下部通入的热风正交接触传热，湿空气由引风引出，干料由排料口排出。

二、流化床干燥设备节能原理

2.1、流化床干燥设备的基本原理是通过加热的空气将湿颗粒吹至沸腾呈对流状态，加热后的空气将蒸发后的水分或有机溶媒带走，干燥设备能实现对湿颗粒的干燥，这里就涉及到空气要怎么处理的问题。

2.2、江苏博鸿干燥对空气处理单元的配置为：初部过滤器—电加热(或蒸汽加热)—风机—中效过滤器—流化床干燥设备，就这样简单。显然，这与用户的需求有极大的关系，用户提出的要求低，则制造商的配置也低，这里我们仅以GEA的制粒联动线中的流化床为例，来谈谈配置与节能的关系。空气处理单元的配置和参数要求：

2.3、进风温湿度可调节至工艺要求的参数范围，t为80℃、RH为20%；

2.4、冷冻水降温除湿，盘管采用铜管、铝肋片式，冷冻水采用工艺冷冻水系统的冷冻水，温度7～12℃；

2.5、加热器热源为工业蒸汽，应注明压力、温度耗量要求；

2.6、过滤器采用(G4+F8+H13)三级过滤，H13需进行PAO检漏测试、验证，说明检测、更换的时间；

2.7、箱体要求：中高效后内壁为不锈钢板，中高效前为镀锌钢板，壁板具有保温防冷却功能；

2.8、冷水、蒸汽的进出采用PLC电动阀或气动阀门根据设定的温湿度自动控制；

2.9、G4、F8、H13有压差显示装置，并在PLC具有压差报警功能(压差不在PLC上显示)；

2.10、过滤器更换拆卸方便；

2.11、配置表冷器排水存水弯，积水盘材质为304不锈钢，无漏水，排水顺畅，集水盘无积水；

2.12、出风口配置电动调节阀门，开度可通过PLC控制。

2.13、这是我们对空气处理单元(AHU)配置提出的要求，

相信国内许多的制造商完全可以满足这些要求，如果国产设备按照此要求进行制造，必定降低药品生产的质量风险，再辅之详细的验证文件，就会进一步提高设备的技术含量。

在满足GMP要求的同时，我们还应充分考虑到节能，这里的耗能涉及到化霜预热功能段、冷水除湿、加热段、流化床筒体内负压保持。根据URS，如果不需要化霜预热段，可以取消该功能段的设置，否则既增加了投资，又增加了进风阻力，增加了能耗。冷水除湿段与蒸汽加热器采用PLC电磁阀自动控制，设定出风温湿度，常规的流化床干燥参数d为11g/m3、t为80℃，流化床的进风量与排风量的关系可以通过PLC对筒内负压和自动调节进风阀和排风阀加以设定。根据FDA的要求，空调处理单元的三级过滤器非常关键，国产设备之所以存在较大的风险主要原因就在于过滤器问题，过滤器的选型很重要，必须明确说明过滤器的规格型号，G4、F8、H13必须符合国际通用标准，不能图价格便宜随便采用无纺棉制作，否则会存在较大的质量风险，当然标准的过滤器会增加空气流动的阻力，但是我们的前提是首先要满足质量要求。

流化床运行时，内部的颗粒运动的轨迹与空气热交换也有着密切的联系，目前通常是底部的空气吹上来，使颗粒呈对流状，颗粒在空中停留的时间就是颗粒内水分蒸发的时间，江苏博鸿干燥制造的流化床干燥设备底部采用鱼鳞状出风口，使得颗粒在筒内呈螺旋状升高，有效地增加了流线的长度和与空气热交换的时间，充分利用了能源。
